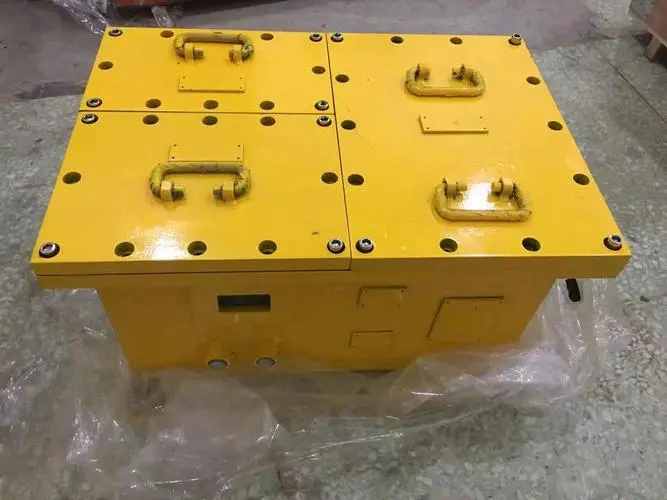

点击图片查看原图DXBL1536/127B 矿用隔爆型锂离子蓄电池电源概述
DXBL1536/127B 矿用隔爆型锂离子蓄电池电源（以下简称电源）可用于需要大容量后
备电源的设备和系统中。
1.1 规格及型号
DX B L 1536 / 127 B
备用额定输出电压 电源标称能量，Wh 锂离子蓄电池 隔爆 电源箱
1.2 防爆型式
电池箱为矿用隔爆型，防爆标志为“ExdIMb”
1.3 电源在下列环境条件下能正常工作：
a) 环境温度：0℃～40℃；
b)空气相对湿度：≤95﹪（＋25℃）；
c)海拔高度： 不高于 2000m；
d)大气压力：80kPa～106 kPa(海拔高度不高于 2000 米)；
e)无显著振动和冲击的场合；
f)允许在煤矿井下有瓦斯（甲烷）和煤尘爆炸危险、周围无腐蚀性气体的环境中使
用；
1.4 工作方式：连续工作。
1.5 执行标准
a) GB 3836.1-2010 爆炸性环境 第 1 部分：设备 通用要求
b) GB 3836.2-2010 爆炸性环境 第 2 部分：由隔爆外壳“d”保护的设备
c) GB4208-2008 外壳防护等级（IP 代码）
d) AQ1043-2007 矿用产品安全标志标识
e) 矿用隔爆（兼本安）型锂离子蓄电池电源安全技术要求（暂 行）
f) Q/HKD89-2018 矿用隔爆型锂离子蓄电池电源。
4.电气性能和技术参数：
（1）单体电池标称电压：3.2V；
（2）单体电池额定容量：60Ah；
（3）单体电池允许z大过充电压：3.65V；
（4）单体电池允许z低放电截止电压：2.75V；
（5）电池组z大允许充电电流：＜25A；
（6）电池组z大允许放电电流 ＜45A；
（7）单体电池数量：8 个；
（8）单体电池z高允许工作温度：60℃；
（9）单体电池保护恢复温度：55℃；
（10）电池组的额定容量：60Ah；
（11）电池组的z低允许使用容量报警值：50Ah；
（12）电池组充电过流保护值：25A；
（13）电源电池的额定能量：1536Wh；
（14）电源额定输出电压：127V；
（15）电源额定输出电流：127V/7.5A；
（16）电池组输出过流保护电流：45A；
（17）电池组额定输入电压范围：≤30V；
（18）电源额定输入电流范围：＜7.5A(127V）；
（19）电池型号：LFL2-60。

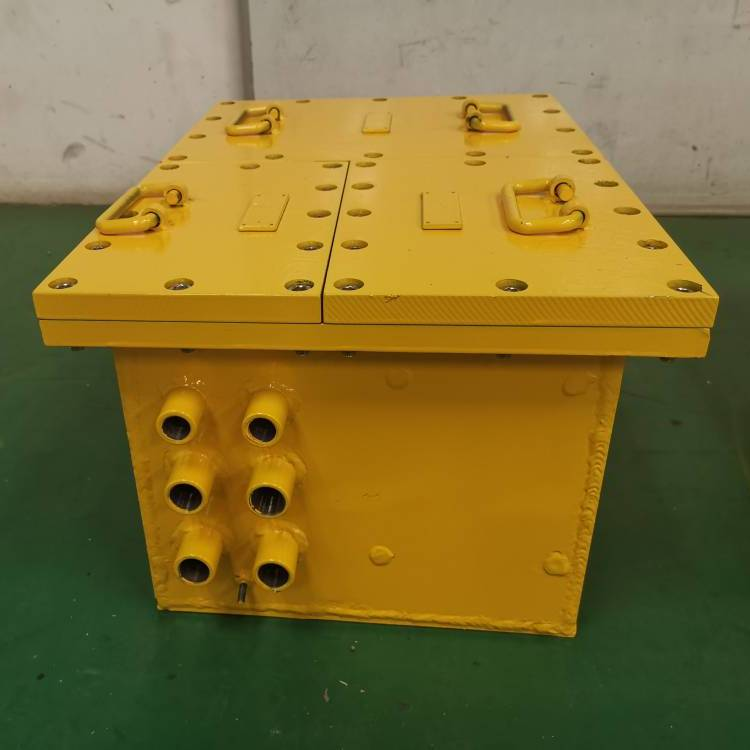

2． 2 结构概述
电源由外壳、电池组和电池组管理系统、逆变器、充电器、充放电继电器及显示屏组
成。如上图所示，电源有三个腔体组成(锂电池组腔、接线腔、电池组管理系统腔)。通过
各电源的接线腔与电池组的管理系统相连接，对电池组进行充放电管理控制。电池组管理
系统腔侧壁装有两个按钮点动自复位按钮，一个按钮是电源启动开关，另一个是显示屏翻
页按钮。
2．3 外形尺寸： 920×470×260mm（长×宽×高）
2．4 重量： 110Kg
